تجهیزات تست انتها خط تولید کارخانجات خودرو سازی:
خودروسازها در انتهای خط تولید، آزمون هایی را به انجام می رسانند تا اطمینان حاصل کنند هر خودرویی که از خط تولید خارج میشود، از نظر ایمنی، کیفیت و عملکرد، مطابق استانداردهای تعیین شده است. این آزمون ها شامل بررسی سیستمهای کلیدی خودرو مانند ترمز، فرمان، چراغها، آلایندگی، عدم وجود نشت مایعات، و وضعیت عملکرد کلی خودرو در شرایط واقعی (مثلاً روی غلتک یا مسیر کوتاه تست) می شود. هدف اصلی این آزمونها، شناسایی و رفع عیوب احتمالی خودرو پیش از تحویل به مشتری، کاهش خطرات جانی و مالی، و جلوگیری از فراخوانهای پرهزینه بعدی است. به عبارت دیگر، این مرحله آخرین فیلتر کیفیت قبل از خروج خودرو از کارخانه محسوب میشود.
نقش تجهیزات با کیفیت در آزمون های انتهای خط تولید، نقشی زیربنایی و تعیین کننده است. به زبان ساده، حتی اگر بهترین مهندسان و دقیقترین فرآیندها را هم داشته باشید، بدون تجهیزات دقیق و قابل اعتماد، نمی توانید به نتایج درست برسید. این تجهیزات در حکم «چشم، گوش و حسگرهای سیستم کیفیت» هستند.
اهمیت کیفیت این تجهیزات را میتوان در چند محور کلیدی خلاصه کرد:
۱. دقت و صحت اندازه گیریها (عدم خطا)
۲. تکرارپذیری (Reproducibility) نتایج
۳. کاهش هزینه های پنهان (کالیبراسیون مکرر و خرابی)
۴. شبیه سازی دقیق شرایط واقعی (Fidelity)
۵. اطمینان از انطباق با اثتانداردهای قانونی (Homologation)
لذا نقش تجهیزات با کیفیت در این آزمونها، تبدیل فرآیند «تست» از یک موضوع تشریفاتی به یک ابزار تشخیصی مطمئن و قابل دفاع است. بدون این تجهیزات، کل زنجیره کیفیت فرو میریزد و تست انتهای خط تبدیل به یک کار نمایشی بی خاصیت میشود که نه جلوی خروج خودروی معیوب را میگیرد و نه به بهبود فرآیند تولید کمکی میکند. به همین دلیل است که خودروسازان مطرح جهانی برای تجهیزات تست خود، سرمایه گذاری کلان میکنند.
این تجهیزات ، فراتر از یک ابزار کنترلی، به عنوان یک سرمایه گذاری هوشمند عمل میکنند که در تمام جنبه های کسب وکار خودروساز اثر مثبت میگذارد و «چشم و گوش» هوشمند کارخانه هستند که نه تنها از خروج خودروی معیوب جلوگیری میکنند، بلکه با داده های دقیق خود، به بهبود فرآیندهای تولید و کاهش هزینه های سربار کمک کرده و در نهایت، سودآوری و اعتبار برند خودروساز را تضمین مینمایند.
مزیت های این تجهیزات را میتوان در پنج حوزه اصلی دسته بندی کرد:
۱. کاهش مستقیم هزینه ها (صرفه جویی مالی)
- کاهش هزینه تعمیرات و بازکاری
- جلوگیری از هزینه فراخوان
- کاهش هزینه گارانتی
۲. افزایش بهره وری خط تولید
- کاهش توقف خط
- سرعت بالاتر آزمون ها
- کاهش نیاز به نیروی انسانی ماهر
۳. تضمین کیفیت یکسان و ثبات فرآیند
- حذف خطای انسانی و سلیقه ای
- پایایی فرآیند تولید
۴. بهبود تصمیم گیری مدیریتی (داده محور)
- شناخت نقاط ضعف خط تولید
- ارزیابی عملکرد تأمینکنندگان قطعات
- پیش بینی نیاز به تعمیر
۵. مزیت رقابتی و اعتبار برند (حفظ بازار)
- افزایش رضایت مشتری
- کاهش شکایات و دعاوی حقوقی
- ارتقاء جایگاه برند
در ایران برخی از تجهیزات اصلی تست انتهای خط تولید شامل موارد زیر می باشد که اخیرا آزمونهای ADAS نیز به آنها در حال اضافه شدن می باشد:

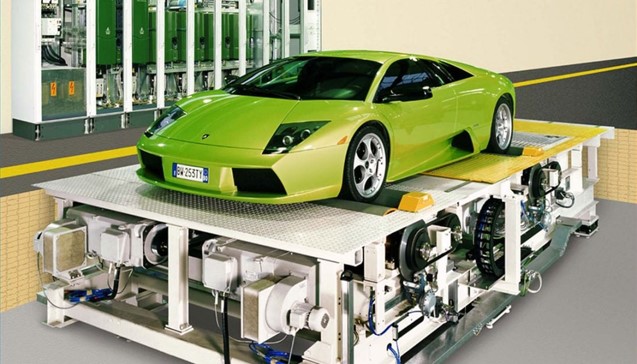

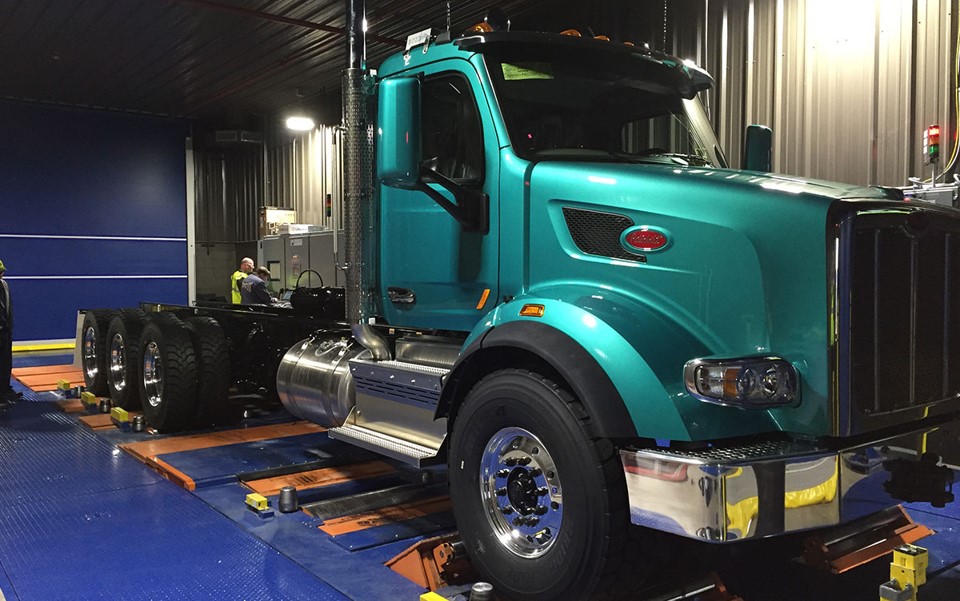

رول تست Roll And Brake:
سیستم رول تست با شبیهسازی جاده، خودرو را در شرایط کنترلشده به کار میاندازد تا عملکرد بخشهای گوناگون آن را به دقت بررسی کند. در ادامه، مهمترین مواردی که در این ایستگاه تست میشوند، به همراه مثالهایی از نحوه انجام آنها آورده شده است:
- عملکرد سیستم ترمز و چرخها: شاید حیاتیترین بخش تست، بررسی عملکرد صحیح ترمزها و وضعیت چرخها باشد. در این تست، خودرو روی غلتکها به دور مشخصی میرسد و عملکرد ترمزها در واکنش به آن بررسی میشود. همچنین تراز بودن چرخها و عملکرد صحیح سیستم ترمز ضدقفل (ABS) نیز کنترل میشود.
- عملکرد پیشرانه و سیستم انتقال قدرت: این تست عملکرد موتور، گیربکس و سیستم انتقال نیرو را در شرایط بارگذاری واقعی شبیهسازی میکند. مواردی مانندعملکرد رانندگی، نقاط تعویض دنده، و توانایی خودرو در شتابگیری و کاهش سرعت کنترل میشوند. غلتکها با ایجاد مقاومت، بار جاده را شبیهسازی کرده و نیروی محرکه خودرو را اندازهگیری میکنند.
- دقت سرعتسنج و نمایشگرها: با مقایسه سرعت نمایش داده شده روی کیلومتر شمار خودرو با سرعت واقعی اندازهگیری شده روی غلتکها، از دقت سرعتسنج اطمینان حاصل میشود.
- ارتباط با واحدهای کنترل الکترونیکی (ECU): در این ایستگاه، یک ارتباط دیاگنوستیک با واحدهای کنترل الکترونیکی خودرو برقرار میشود. این کار برایبررسی وضعیت نهایی، کدگذاری و تنظیمات مرتبط با سفارش خودرو انجام میشود تا از تطابق کامل سختافزار و نرمافزار اطمینان حاصل شود.
- یکپارچگی کلی خودرو: فراتر از تست تکقطعات، رول تست بهعنوان یک آزمایش نهایی، عملکرد هماهنگ تمامی سیستمها را با هم بررسی میکند. این کار شاملارزیابی نویز و لرزش (NVH) و حتی گاهی بررسی بالانس لاستیکها و رفتار کلی خودرو میشود.
در خطوط تولید مدرن، رول تست یک فرآیند کاملاً خودکار است. نرمافزارهای پیشرفته، چرخه تست را برای هر مدل خودرو تعریف کرده و نتایج را ثبت و تحلیل میکنند که باعث صرفهجویی در زمان و افزایش دقت میشود.
در نهایت، این تست یک “گذرنامه سلامت” نهایی برای خودرو محسوب میشود و در صورت عدم تایید هر یک از آیتمهای فوق، خودرو برای عیبیابی و رفع مشکل به بخش بازبینی (rework) هدایت میشود.
زوایا چرخ یا میزان فرمان Wheel Alignment Test:
تست زاویه چرخها (Wheel Alignment Test) در انتهای خط تولید، فرآیندی دقیق برای اندازهگیری و تنظیم زوایای کلیدی چرخهاست تا اطمینان حاصل شود خودرو به صورت مستقیم و ایمن حرکت میکند و سایش لاستیکها به حداقل میرسد
زوایای اصلی که اندازهگیری میشوند:
در این تست، سه زاویه اصلی که بر عملکرد خودرو تأثیر میگذارند، به دقت بررسی میشوند:
- تو (Toe): به میزان انحراف چرخها به سمت داخل یا خارج، زمانی که از بالای خودرو نگاه میکنیم، گفته میشود. تنظیم نادرست آن باعث سایش سریع و نامتقارن لاستیکها میشود.
- کمبر (Camber): به میزان انحراف بالای چرخ به سمت داخل یا خارج خودرو، زمانی که از جلوی آن نگاه میکنیم، گفته میشود. این زاویه بر چسبندگی و تماس لاستیک با جاده تأثیر میگذارد.
- کستر (Caster): این زاویه به محور فرمان مربوط میشود و بر پایداری خودرو در مسیر مستقیم و بازگشت فرمان به حالت اولیه پس از پیچیدن تأثیر میگذارد.
علاوه بر این زوایا، برخی سیستمهای پیشرفتهتر موارد دیگری را نیز بررسی میکنند:
- اندازهگیری ارتفاع خودرو برای اطمینان از تراز بودن شاسی .
- محاسبه شعاع غلتش (Roll Radius) چرخها که میتواند نشاندهنده مشکلاتی مانند باد نامناسب تایر یا بارگذاری نابرابر باشد .

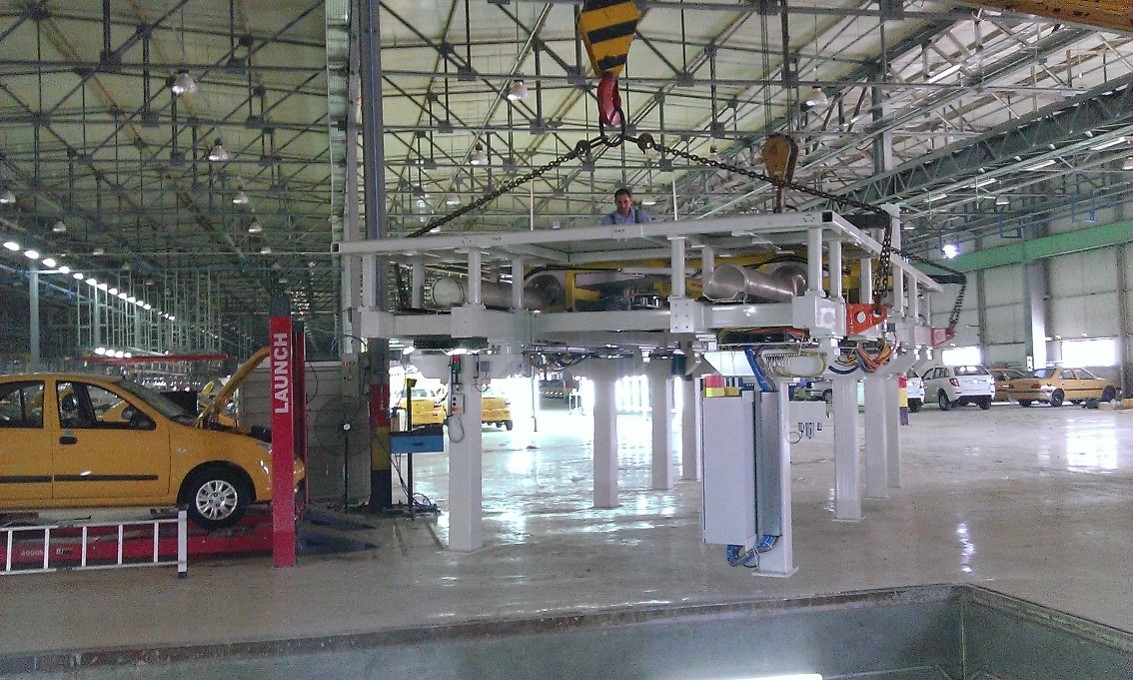

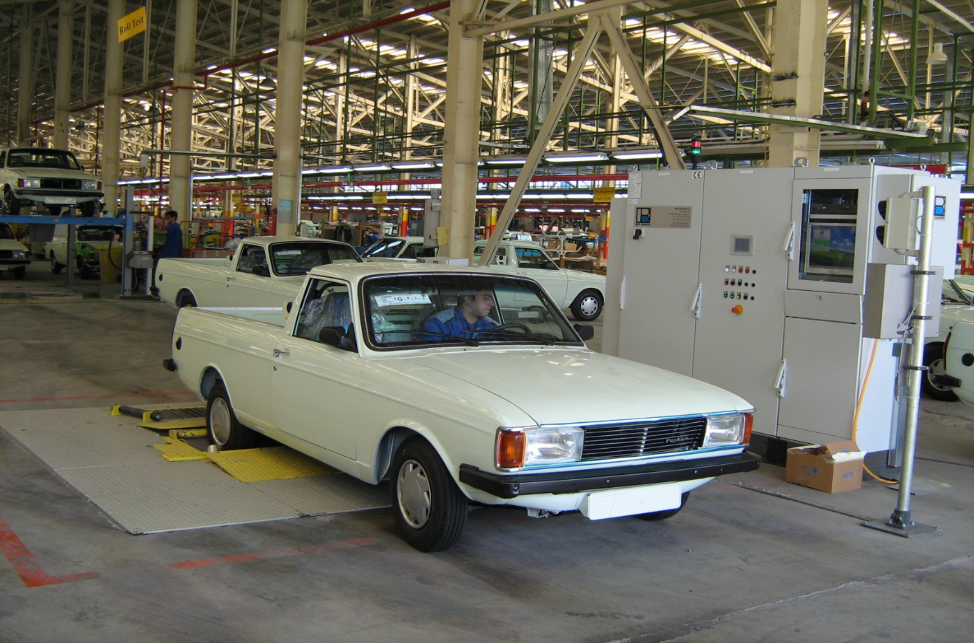

تست زاویه چرخ در خط تولید مدرن معمولاً به صورت خودکار و با سرعت بالا انجام میشود. فرآیند کار به این صورت است که خودرو توسط اپراتور روی یک دستگاه مخصوص قرار میگیرد. سپس سنسورها و دوربینهای پیشرفته، بدون نیاز به راننده، زوایای چرخها را در حین چرخش اندازهگیری میکنند و در صورت نیاز، اپراتور چرخها را در حالی که در حین گردش می باشند تنظیم می کند.

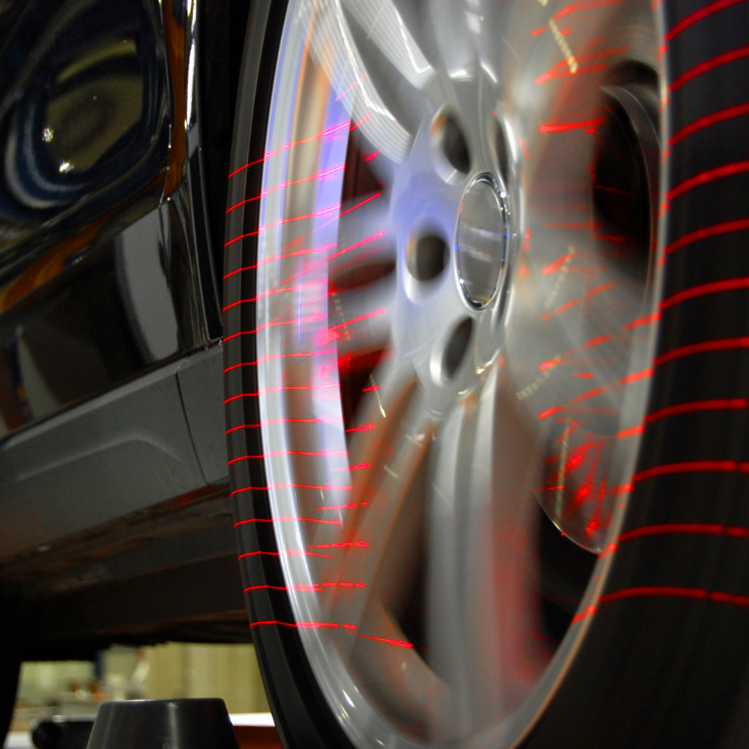

از مزایای این تجهیزات سرعت بالای آزمون، اندازه گیری زوایا با استفاده از تابش اشعه لیزر و بدون تماس دستگاه با چرخها و دقت نتایج می باشد.
تست نور چراغهای جلو Head Light Test:
تست نور چراغهای جلو در خط تولید، یک فرآیند دقیق و خودکار است که برای اطمینان از تنظیم بودن صحیح پرتو نور و عملکرد درست چراغها و ارزیابی شدت نور انجام میشود. این کار برای ایمنی رانندگی در شب و جلوگیری از خیرگی به رانندگان مقابل، حیاتی است.
در خطوط تولید مدرن، این تست به کمک دوربینهای پیشرفته و رایانه انجام میشود تا دقت و سرعت بالایی داشته باشد.
در ادامه، نحوه انجام و موارد اندازهگیری شده را توضیح میدهم.
برای انجام تست، خودرو در مقابل یک صفحه یا پرده نمایشگر (Screen) قرار میگیرد و چراغها روشن میشوند . این تست معمولاً موارد زیر را بررسی و اندازهگیری میکند:
- تنظیم ارتفاع پرتو نور (Vertical Aim):یکی از مهمترین موارد، بررسی این است که پرتو نور چراغها در ارتفاع صحیحی قرار دارد تا جاده را به خوبی روشن کند و چشم راننده مقابل را اذیت نکند. برای این کار، محل خط برش (Cut-off line) نور را اندازه میگیرند. خط برش، مرز بین ناحیه روشن و تاریک در الگوی نور چراغ است .
- تنظیم جهت پرتو نور (Horizontal Aim):علاوه بر ارتفاع، زاویه افقی چراغها نیز بررسی میشود تا نور به درستی در مسیر جاده تابیده شود و نه به سمت کنار جاده یا مسیر مقابل.
- تشخیص نقطه مرکزی “منطقه داغ” (Hot Zone):سیستم با تحلیل تصویر نور، روشنترین ناحیه (Hot Zone) را شناسایی کرده و مرکز هندسی آن را محاسبه میکند . سپس این نقطه مرکزی را با یک محدوده مجاز که از قبل برای همان مدل خودرو تعیین شده، مقایسه میکند . اگر نقطه مرکزی در این محدوده قرار گیرد، تنظیم چراغها قابل قبول است.
تجهیزات و فناوری به کار رفته
سیستمهای مدرن این تست را به کمک تجهیزات زیر انجام میدهند:
- دوربینهای تلویزیونی (TV Camera):برای تصویربرداری از الگوی نور چراغها بر روی صفحه نمایش، از دوربینهای دقیق استفاده میشود . این دوربینها معمولاً در بالای خط تولید نصب میشوند تا مانع حرکت خودرو نشوند .
- پردازشگر تصویر (Image Signal Processor):تصاویر گرفته شده توسط دوربین، به یک پردازشگر مرکزی (مانند CPU) ارسال میشوند. این سیستم با استفاده از نرمافزارهای خاص، الگوی نور را آنالیز کرده و تنظیمات را محاسبه میکند .
- صفحه نمایش (Screen):در برخی روشها، تصویر نور بر روی یک صفحه نمایش داده میشود و دوربین از آن تصویربرداری میکند .
تنظیم نبودن چراغهای جلو میتواند عواقب جدی داشته باشد . این تست در کارخانه تضمین میکند که:
- دید کافی:راننده در شب به اندازه کافی جاده را ببیند.
- ایمنی دیگران:نور چراغها به چشم رانندگان خودروهای مقابل نزند و باعث خیرگی و تصادف نشود.
- انطباق با استانداردها:خودرو با استانداردهای ایمنی تعیین شده در کشورهای مختلف هماهنگ باشد.
توان سازان ایران وکارخانههای خودروسازی:

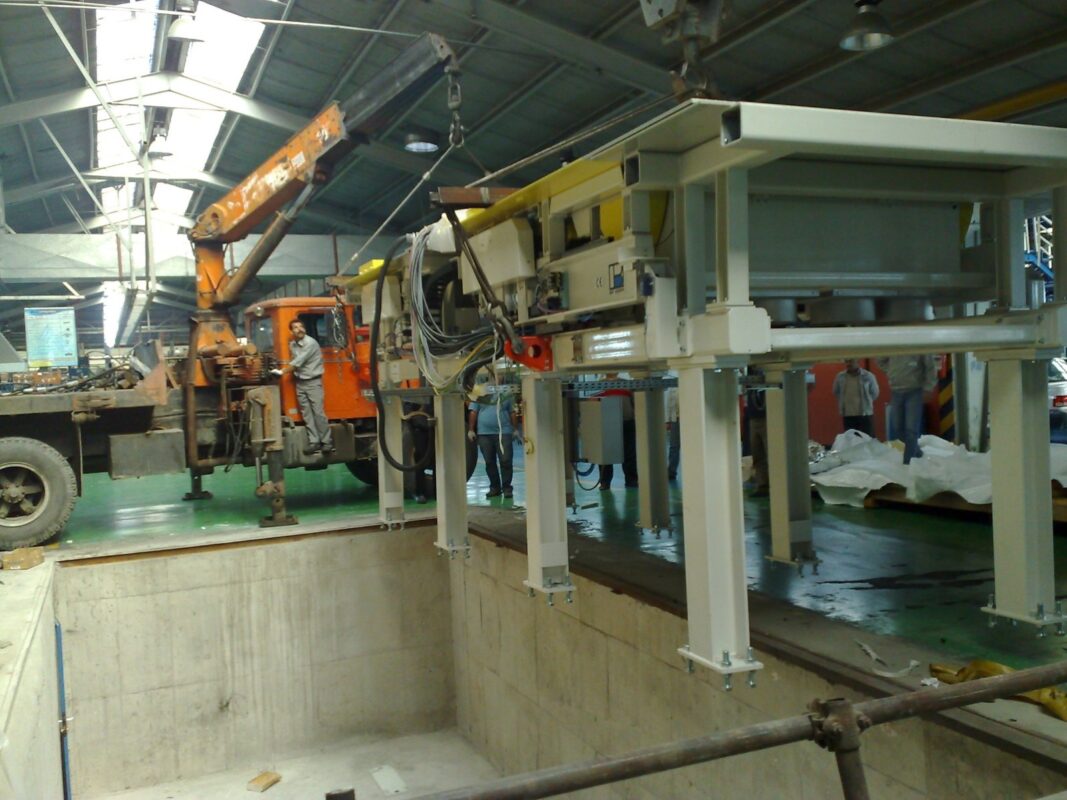

توان سازان از سال 1382 با تامین تجهیزات اندازه گیری زوایای چرخهای خودرو برای کارخانجات پارس خودرو به این بخش از صنعت ورود کرده و در نزدیک به 25 سال گذشته پروژه های متعددی را برای خودروسازان بزرگ و معتبر کشور اجرا و به بهره برداری رسانده است. ایران خودرو تهران، ایران خودرو خراسان، ایران خودرو فارس، ایران خودرو تبریز، سالنهای مختلف پارس خودرو، زامیاد، سایپا تهران، سایپا کاشان و …. از جمله مشتریان ما در این سالها بوده اند.
همچنین برخی پروژه های برون مرزی نیز در این بخش به انجام رسیده است مانند سیکو سوریه، البلد عراق و ایران خودرو سنگال.

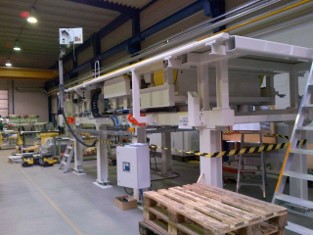

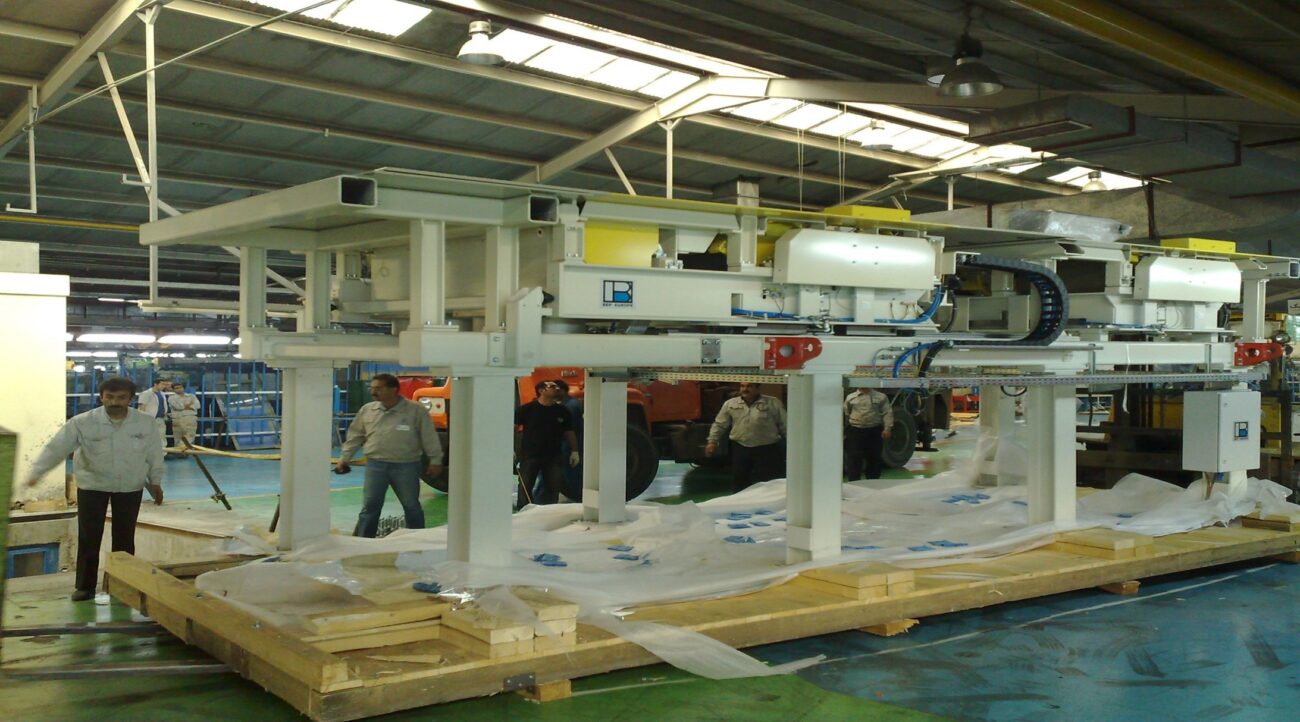

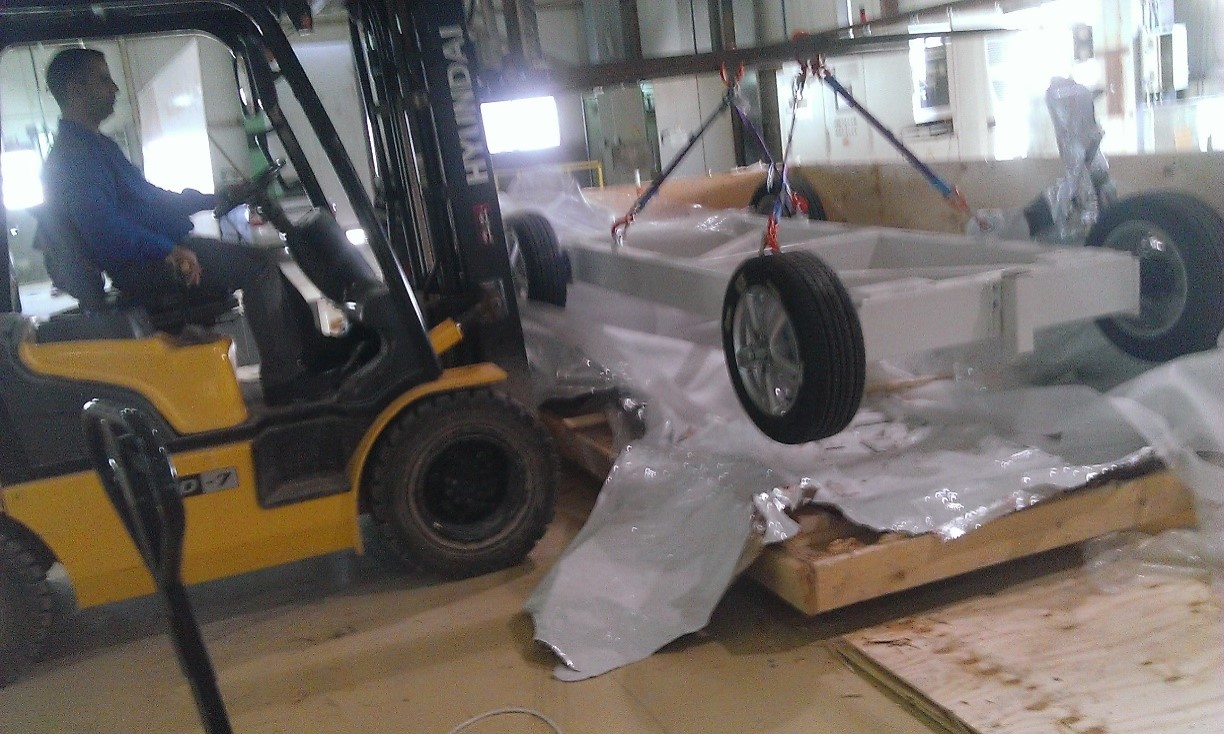

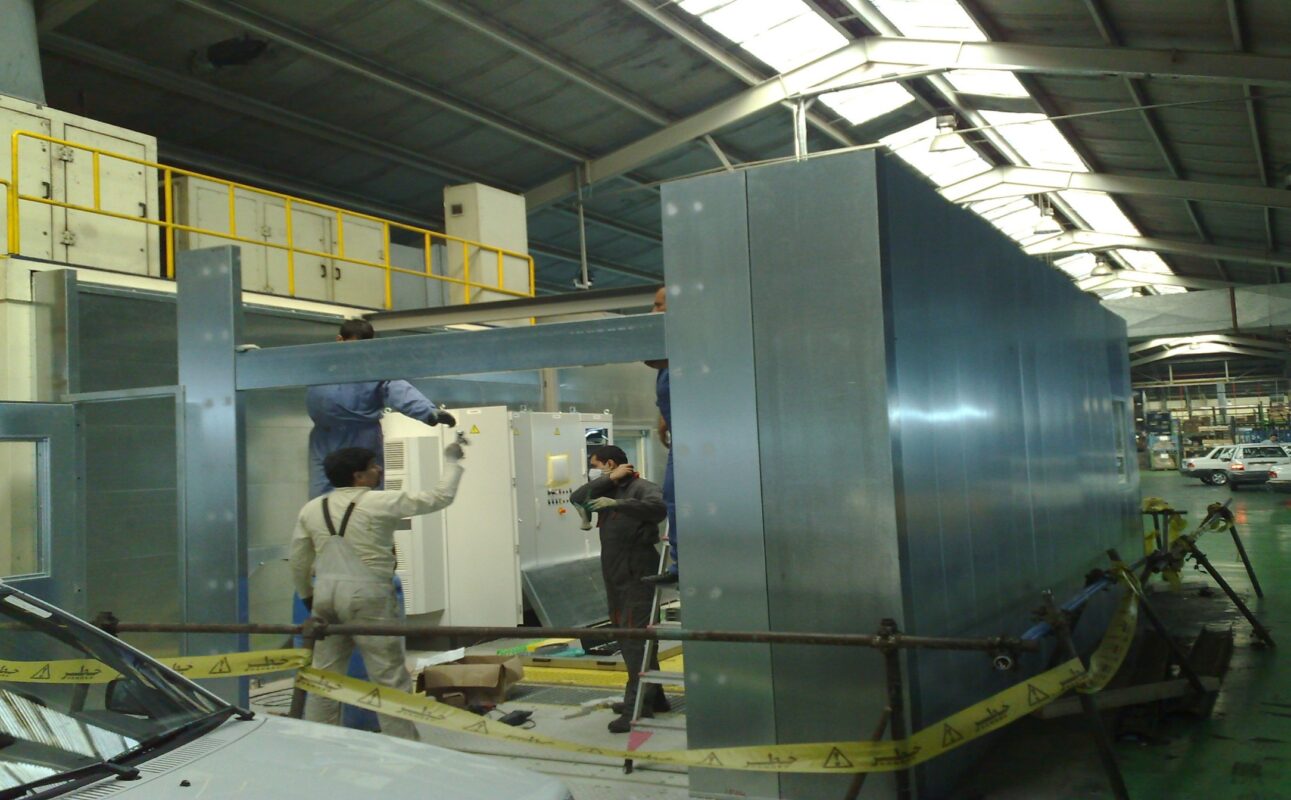

علیرغم اینکه نصب و راه اندازی تجهیزات یاد شده به لحاظ تکنولوژی و پیچیدگی بسیار پیشرفته تر از محصولات متداول تست های خودرویی می باشند و به همین دلیل خدمات آنها اصولا توسط تیم شرکت خارجی انجام می شده است، توان سازان ایران برخلاف برخی تامین کنندگان که صرفا در نقش فروشنده ظاهر شده و خدمات دیگری ارائه نمی کرده اند، با برخورداری از پرسنل باتجربه و متخصص، کلیه عملیات آماده سازی زیر ساختها ، نصب ، راه اندازی و آموزش را بصورت کامل انجام داده و می دهد.
نشانههای تجاری که ما در این بخش که نزدیک به 20 سال با آنها همکاری داشته ایم عبارتند از: :

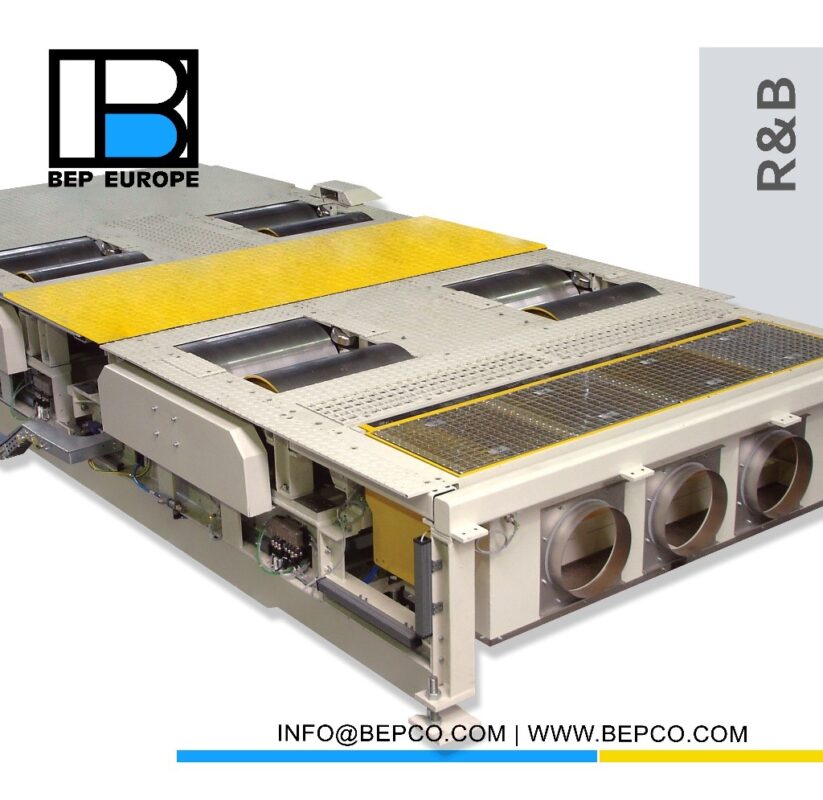

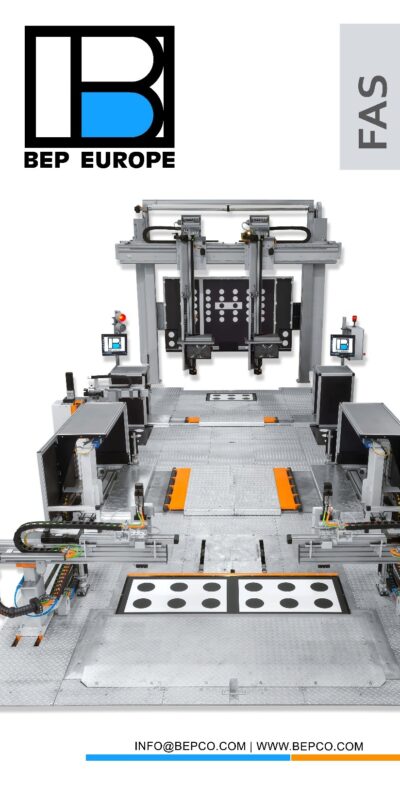

- BEP (Roll and Brake – Wheel Alignment Tester – Head Light Tester)
- E.T (Head Light Tester)
- LASATRON (Wheel Alignment Tester)
علیرغم که از نصب برخی از این بیش از 20 سال می گذرد کماکان خدمات پشتیبانی این تجهیزات در حال ارائه است. به روز رسانی، تعمیرات، کالیبراسیون و آموزش از جمله این اقدامات می باشد.
